本机以操作面为基准，从左至右按照放卷部，第1印刷色组~第5印刷色组，收卷部顺序来排列的，并由电气系统，版辊驱动部构成。

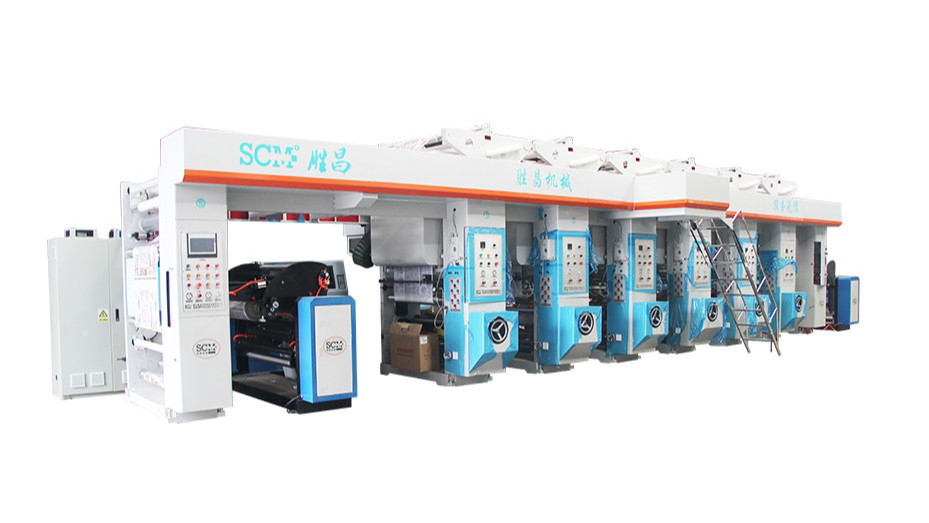

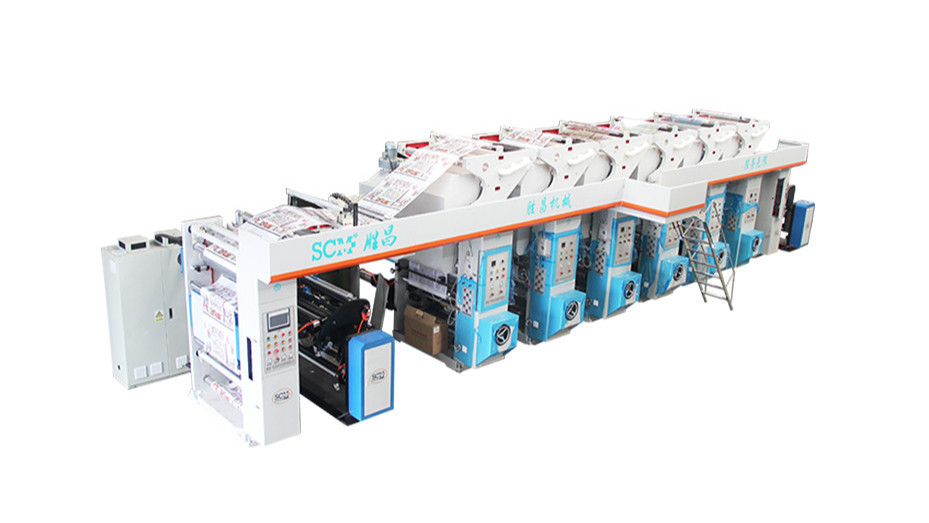

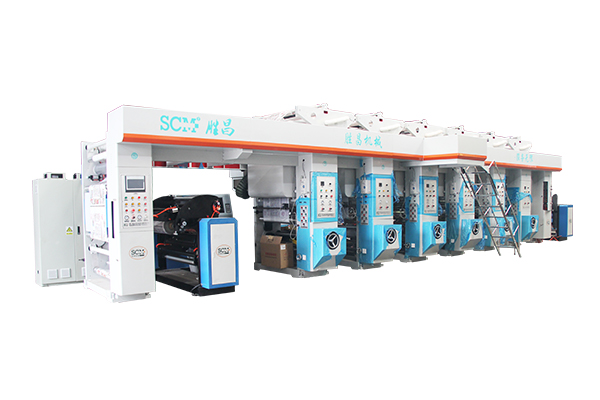

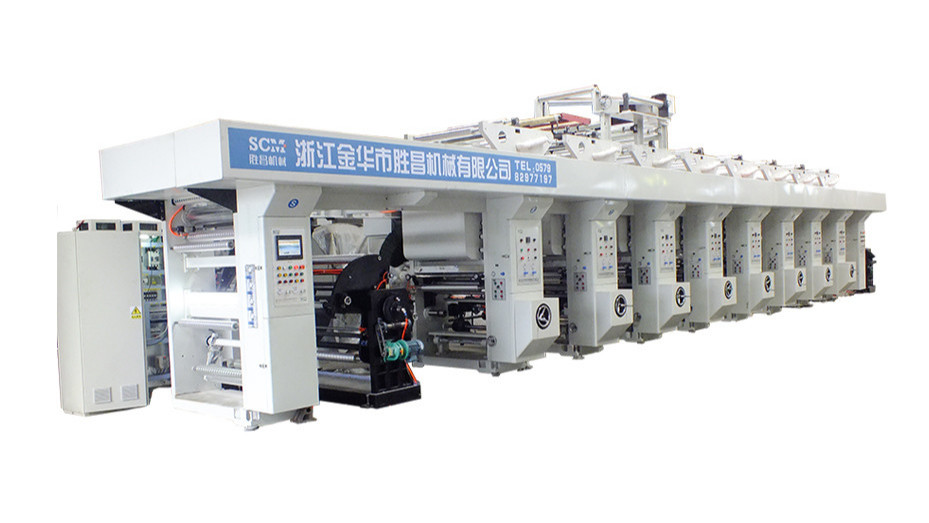

本机是以印刷OPP、PE、PET、PVC等材料为目的的，8色直线排列的组合式凹版印刷机，采用技术赢领的十四电机张力控制系统，动态同步差补的系统张力和零速差自动换卷动作程序等全部由中央PLC控制完成，汉显触摸人机界面进行参数设定和修改；具有二次回风功能的密封干燥箱，单独的圆孔阵列风幕式热风干燥，高速工作状态自动换卷；至优的材料、高精密的加工保证整机刚性和工作的稳定性，以人为本的设计理念为操作者提供充分的方便。

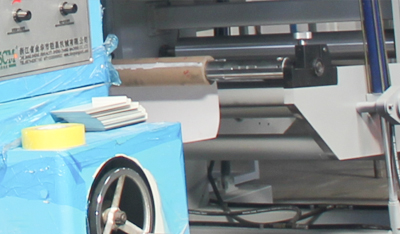

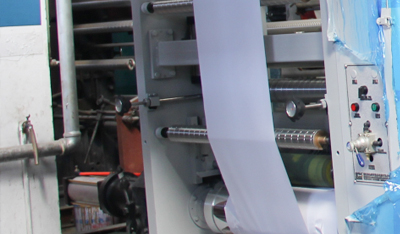

原材料放卷

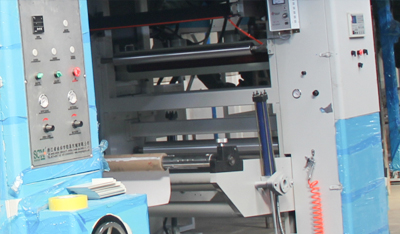

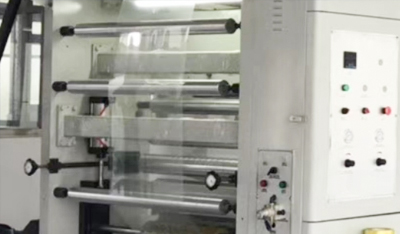

送料牵引

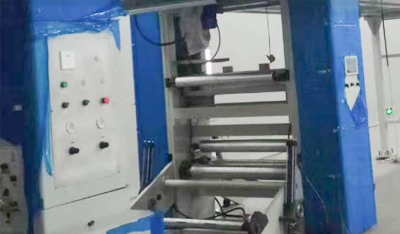

印刷部分

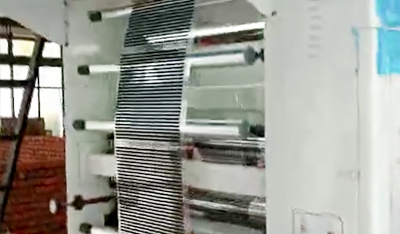

烘干部分
冷却部分
收卷牵引

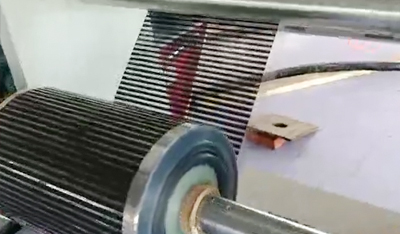

收卷机构
| 主要参数 | |||
| 流向 | 从左向右 | 大材料幅宽 | 1060mm |
| 印刷色数 | 8色 | 大印刷宽度 | 1000mm |
| 色数组合方式 | 1+7，2+6，8 | 高印刷速度 | 120-180m/min（版辊直径≥Φ170mm） |
| 高机械速度 | 220m/min |
|
|
| 印刷速度将会因印刷材料、版面、印刷油墨、印刷工艺、操作人员的水平有所变化 | |||
| 放卷直径 | Φ600 | 印版幅宽 | 450-1000 |
| 收卷直径 | Φ600 | 套准精度 |
纵向≤±0.1mm（自动套准系统跟踪） 横向≤±0.1mm（手动套准） |
| 印版直径 | Φ160mm～Φ960mm |
|
|
| 套印精度将会因印刷材料、版面、印刷油墨、印刷工艺、操作人员的水平有所差异 | |||
| 张力范围 | 2～30kg | 气源压力 | ≥0.6Mpa |
| 张力精度 | ±0.3kg | 主电机功率 | AC18.5kw |
| 收、放用纸芯 | Φ76mm×Φ92mm | 副电机功率 | AC11kw |
| 压印力 | 600kg | 机器外形（长×宽×高） | 19400×4600×3400（每增减1色加减2200） |
| 刮刀窜动 | ±5mm | 机器重量 | 约51000kg |
| 干燥方式 | 电加热 | 承印材料 | 纸张40克-200克 |
| 电加热 |
135kw（正常起动）（每增减1色加减27kw）； 72kw（正常印刷）（每增减1色加减13kw） |
||
